led顯示屏為什么要配電箱使用?
LED顯示屏屬于大型顯示設備，擁有廣闊的使用范圍，在使用的時候都是需要配備上配電箱,因?yàn)槲覀冊陂_啟LED屏的時候在一瞬間所產生的電流很大，而配備上了配電箱之后就可以起到分流的作用，延時上電，通過這種的方式就能夠很好的避免了因?yàn)樗查g過電流而導致電源以及設備被影響到。所以在安裝led顯示屏的時候就要注意一定要配備好配電箱，如果說不配備的話，就會使得設備因?yàn)槭艿剿查g過電流的影響而導致燒毀，情況嚴重的話甚至?xí)l(fā)生火災險情，因此需要引起我們的注意。

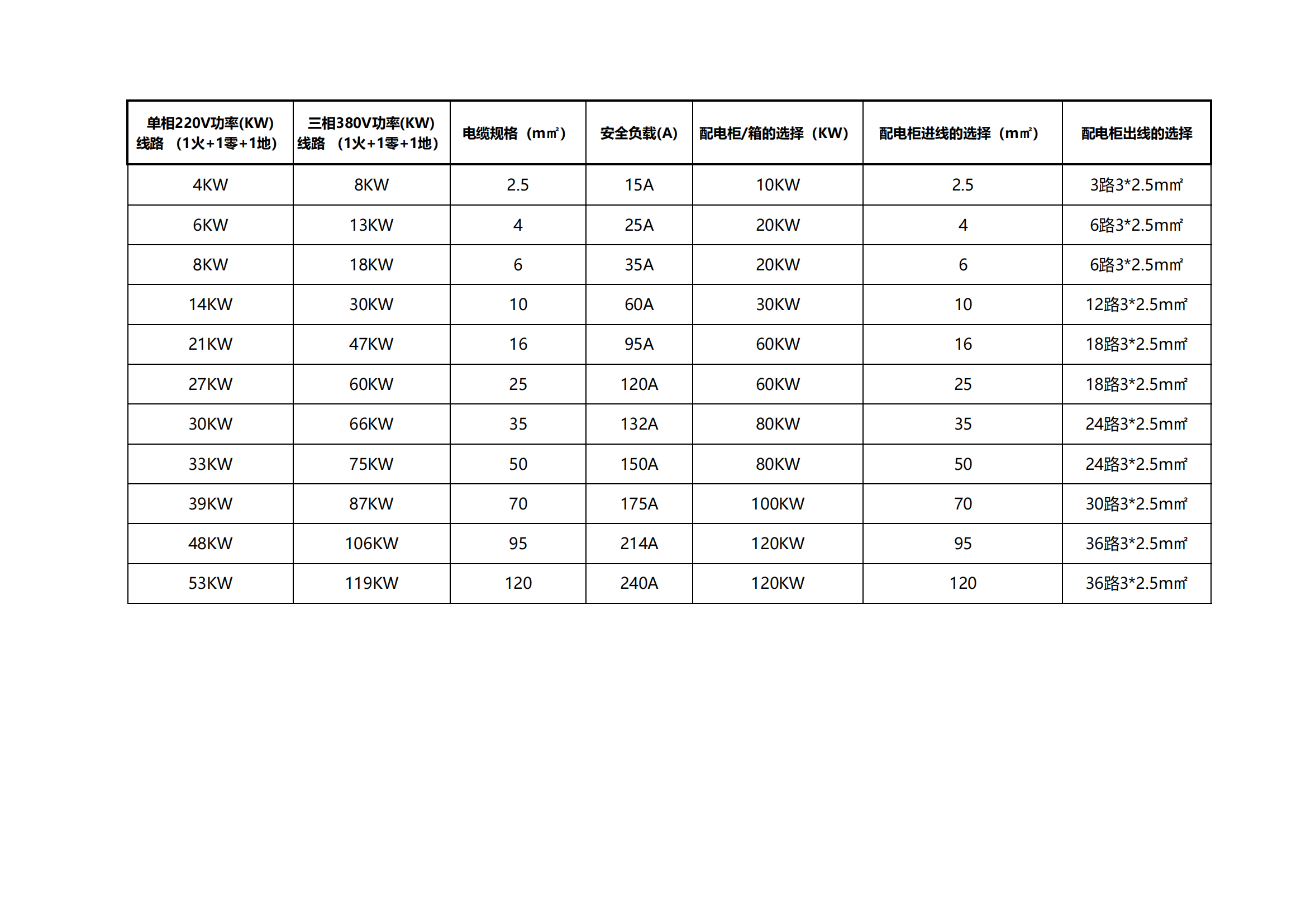

以下是配電箱選擇對照表

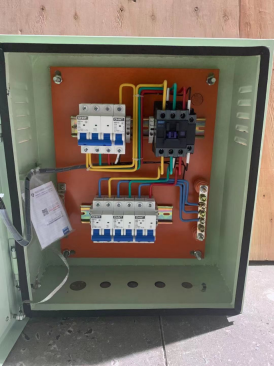

經濟款10千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-JJ15 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 15KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 60臺（5V40A） | 5.內部線材采用正泰4平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*3路可換為1P*6路 | ||
柜體尺寸 | 高350*寬350*厚160 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
重量 | 8公斤 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
建議外接電纜 | 4平方 | 控制方式 | 手動控制/定時開關 |
安裝形式 | 掛墻安裝/落地安裝 | 電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |
經濟款20千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-JJ20 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 20KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 90臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*3路可換為1P*6路 | ||
柜體尺寸 | 高350*寬350*厚160 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
重量 | 8公斤 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
建議外接電纜 | 6平方 | 控制方式 | 手動(可在選配添加自動） |
安裝形式 | 掛墻安裝/落地安裝 | 電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |
經濟款30千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-JJ30 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 30KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 120臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*6路可換為1P*12路 | ||
柜體尺寸 | 高550*寬350*厚180 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
重量 | 12公斤 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
建議外接電纜 | 10平方 | 控制方式 | 手動(可在選配添加自動） |
安裝形式 | 掛墻安裝/落地安裝 | 電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |
經濟款40千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-JJ40 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 40KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 180臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*6路可換為1P*12路 | ||
柜體尺寸 | 高550*寬350*厚180 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
重量 | 12公斤 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
建議外接電纜 | 10-16平方 | 控制方式 | 手動(可在選配添加自動） |
安裝形式 | 掛墻安裝/落地安裝 | 電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |

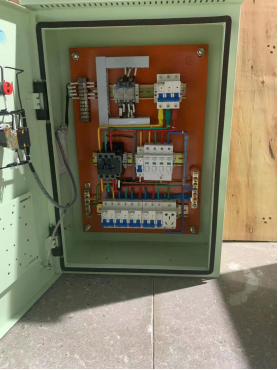

標準款20千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-BZ20 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 20KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 90臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*3路可換為1P*6路 | ||
風機/空調輸出分路 | 1路 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
柜體尺寸 | 高620*寬410*厚230 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
重量 | 15公斤 | 安裝形式 | 掛墻安裝/落地安裝 |
建議外接電纜 | 6平方 | 控制方式 | 手動(可在選配添加自動） |
電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |||
標準款30千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-BZ30 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 30KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 120臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*6路可換為1P*12路 | ||
風機/空調輸出分路 | 1路 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
柜體尺寸 | 高700*寬460*厚230 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
重量 | 20公斤 | 安裝形式 | 掛墻安裝/落地安裝 |
建議外接電纜 | 10平方 | 控制方式 | 手動(可在選配添加自動） |
電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |||

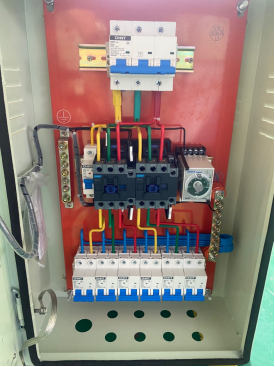

常規款40千瓦 | |||
技術參數表 | LED顯示屏 配套配電箱參數 | ||
型號 | FY-CG40 | 1.具備手動控制設備供電的開啟和關閉； | |
2.單組回路輸出，標配為手動控制，可添加定時開關控制 | |||
最大負載功率 | 40KW | 3.具備上電保護功能。 | |
4.具有電源狀態指示、運行狀態指示 | |||
最大負載電源數量 | 180臺（5V40A） | 5.內部線材采用正泰6平方國標純銅導線 | |
產品設計符合CCC認證標準，符合IEC 60439-2、IEC60439-1、GB7251.1、GB 7251.3、GB7251.8標準。 | |||
顯示屏輸出分路 | 2P*6路可換為1P*12路 | ||
風機/空調輸出分路 | 1路 | 使用環境 | 環境溫度：-20℃-60℃ 環境濕度：＜90% |
海拔高度＜1000m，無劇烈震動，垂直斜度不大于5度 | |||
柜體尺寸 | 高700*寬460*厚230 | 無明顯導電灰塵及對金屬、絕緣物有害的腐蝕性、引燃、易爆的危險物品 | |
重量 | 20公斤 | 安裝形式 | 掛墻安裝/落地安裝 |
建議外接電纜 | 10平方 | 控制方式 | 手動(可在選配添加自動） |
電壓標準：額定工作電壓Ue=380V/220V、額定絕緣電壓Ui=500V 頻率：50HZ | |||
LED顯示屏配電柜的作用
1、LED顯示屏是一個較大的電子設備，良好的配電設備是系統實現可靠工作的重要條件之一。LED顯示屏由大量開關電源供電，容性負載，在屏體啟動時，瞬間電流極大，易對電網形成沖擊，造成用電設備的損壞，故對于功率超過20KW的顯示屏，應配備帶分布逐級上電功能的配電柜。
2、現在的LED顯示屏動輒十幾平米，大的幾十上百平米，整屏功率比較大。對于如此大功率的用電器在使用的安全性上是不容馬虎的，隨時都可能因?yàn)槔讚?、過載造成短路、燒屏、火災等重大安全事故。如果僅僅因?yàn)橐粋€(gè)小小的配電柜問題導致上百萬的LED顯示屏出現故障實在是因小失大。而且一些客戶找市場上面的電工人員，根據用電量去定制配電柜。在定制過程中，要去找專業的電工人員當面溝通技術事宜，生怕出現遺漏造成安裝麻煩，浪費了大量的時間和精力。
3、LED顯示屏配電柜的作用是配電控制將電能分配到各個負荷部位，及在電路短路、過載和漏電時進行斷電保護。主要給LED屏體供電，其支持AC380V電源輸入，空氣開關保護，支持220V的電源輸出，機箱采用特殊設計，防止了漏電的可能，使用更加安全，具有電源指示燈指示。配電設備采用交流三相五線制，LED顯示屏配電柜是將三相分成三路相零電壓供顯示屏使用，可以在控制室遠程控制配電設備，開關LED顯示屏。
Led顯示屏的供電
1、我們的led顯示屏一般采用的是小電壓，大電流供電，但是電源側使用的則是市電供電，一般小屏我們使用家用220v 單相供電即可，但是超過4kw的大型顯示屏必須使用三相供電，因?yàn)榇蠊β实挠秒娖鞯募胰巳菀滓饐挝慌挪己玫娜嗥胶獗淮騺y，造成零線過流，電源電壓漂移，三相中性點漂移，會造成某一相電壓過低電器不能正常啟動，某相電壓過高，損壞用電設備，等惡劣情況的發生，這時候我就就要用到三相五線制供電了。
2、三相五線制供電:三相分別是u黃色v綠色w紅色。第五根線就是零線了，通常用黑線或者藍線，在施工過程中三相線路如果是嚴格平衡的話:比如三相電機，那么零線是沒有電流通過的，但嚴格的三相平衡在實際的居民用電過程中是很難達到的，所以零線就帶電流，作用是保持三相的中心點盡量不漂移。
3、三相五線制供電端為了保證三相的平衡會設置專門的保護裝置，這就需要我們?cè)谔砑佑秒娫O(shè)備的時侯注意保持三相的平衡，所以在大型led示展加入電網的時候，盡量使用三相供電，來保證對大電網的沖擊減小到景低，這就是我們對led顯示屏使用三相供電必要性的。
如何配置LED顯示屏專用配電箱
LED顯示屏由大量開關電源供電，容性負載，在屏體啟動時，瞬間電流極大，易對電網形成沖擊，造成用電設備的損壞，故對于功率超過20KW的顯示屏，應配備帶分布逐級上電功能的配電柜。LED顯示屏配電柜的作用是配電控制將電能分配到各個負荷部位，及在電路短路、過載和漏電時進行斷電保護。主要給LED屏體供電，其支持AC380V電源輸入，空氣開關保護，支持220V的電源輸出，機箱采用特殊設計，防止了漏電的可能，使用更加安全，具有電源指示燈指示。
配電設備采用交流三相五線制，LED顯示屏配電柜是將三相分成三路相零電壓供顯示屏使用，可以在控制室遠程控制配電設備，開關LED顯示屏。
1、按上電功能來分的話可以分為 PLC可編程控制柜(PLC 遠程上電智能配電柜) 、多功能卡 智能配電柜、定時型配電柜(微電腦時控配電柜)、手動上電配電柜、按鈕上電配電柜、航 空箱流動配電柜等種類;
2、按配電柜性質來分的話可以分為室內(戶內)掛墻式型、室內(戶內)落地式型、室外 (戶外)防水掛墻式、室外(戶外)防水落地型等種類;
3、按配電柜材質可分為不銹鋼型、冷軋鋼板型、鐵皮型、鋁合金壓鑄型、塑殼型等種類。以上這幾種是LED顯示屏客戶常用到的配電柜，當然也有一些顯示屏用到特殊型的配電柜， 客戶可根據 LED 顯示屏具體使用環境，對配電柜進行具體設計。
1.配電柜箱體尺寸大小：全彩LED顯示屏功率不同，所用到的配電柜尺寸也不同，準確的配電箱尺寸能夠節省安裝空間以及控制成本。
2.配電箱的功率和路數：用戶可根據不同面積的顯示屏選擇功率配置回路數，可以定做0-250KW。
3.配電柜箱體的操作性：LED顯示屏的施工特點——出線線路多、強弱電集中，產品的設計是經過多年的LED顯示屏工程實踐經驗總結結果，充分考慮到LED顯示屏工程實踐經驗結果，充分考慮到LED顯示屏項目的施工特點，充分考慮到實際工程的特殊需要。選擇操作簡單，安裝方便的產品;進出線接頭均預留好，現場施工快捷方便，可以節約現場施工時間。
